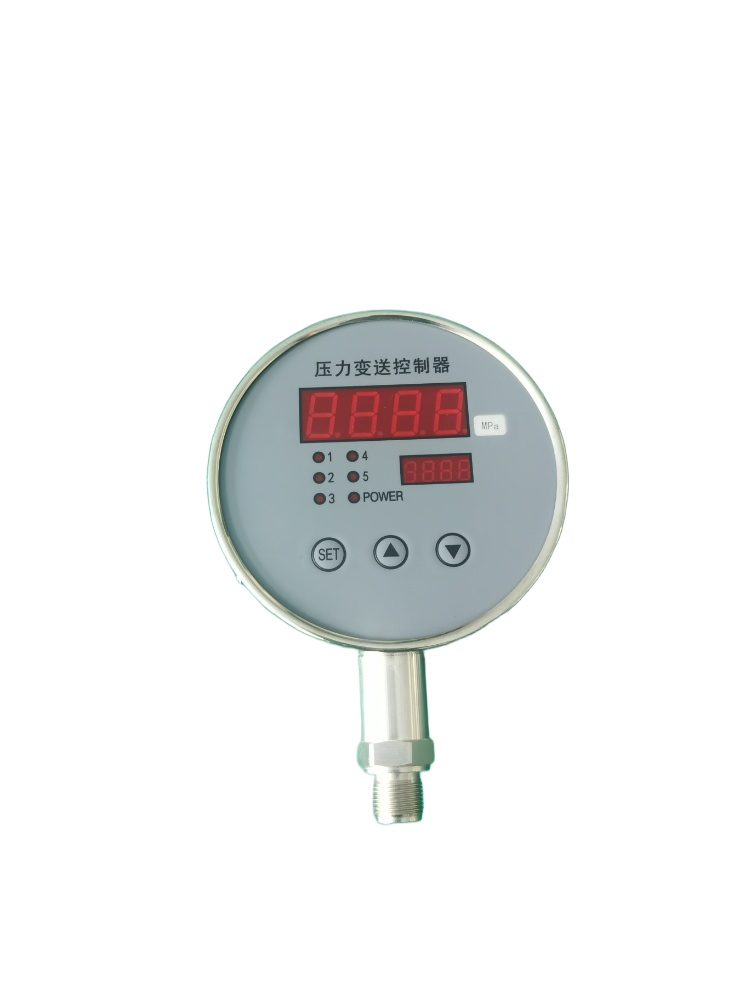

智能壓力控制器
一、 概述
智能壓力控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。
該智能數字壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制。
二、 特點
◆100標準儀表安裝
◆4位LED數碼管顯示,無視值誤差.
◆五路控制點繼電器輸出220V3A
◆4~20mA、RS485標準信號輸出（可選）
◆控制點現場設定。
◆供電電源可選24VDC 220VAC
三、 技術參數:
量程范圍 0~100MPa 精度等級 0.5%
過載能力 200% 壓力類型 表壓
穩定性 ≤0.1% /年 電源電壓 220VAC/24VDC
顯示方式 0.56"數碼管 顯示范圍 -1999~9999
環境溫度 -20℃~70℃ 相對濕度 ≤80%
安裝螺紋 M20*1.5 防護等級 IP65
四、 外形尺寸
五、 安裝
5.1機械連接：
可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
注:量程小于100KPa時必須垂直安裝。
5.2電氣連接
為了防止電磁干擾的影響應注意以下事項：
●線路連接盡量短
●采用屏蔽線
●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
●若用微型軟管安裝，殼體必須單獨接地
六、 設置功能
6.1輸出
有五路開關量輸出。相應的輸出會在開關點的吸合值到達時切換并在壓力下降到低于釋放值時回復。
6.2設置開關點
AL1H此值為開關1吸合值
AL1L此值為開關1釋放值
AL2H此值為開關2吸合值
AL2L此值為開關2釋放值
AL5L此值為開關5釋放值
END 保存退出
注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。
例：要設定開關點1為上限報警輸出（常開功能）在4Mpa吸和，小于3.95Mpa斷開，；開關點2為下限報警輸出（常閉功能） 在10Mpa斷開，低于9.95Mpa吸和：
進入菜單：設定
AL1H=4.00 AL1L=3.95
AL2H=9.95 AL2L=10.00
●按下“SET”鍵
●付屏顯示“LOCK” （提示輸入密碼）
●按▲或▼鍵輸入密碼“1”，
●按下“SET”鍵確認，付屏顯示cart
●按▲或▼鍵菜單選擇： 2為開關點設置（10為保存退出，7為不保存退出菜單）
●按 “SET”鍵進入所選菜單（AL1H、AL1L、AL2H、…AL5L）
●修改完成后按SET鍵選擇菜單CART,修改參數為10后安“SET”鍵確認退出。
●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據。
七、 使用須知:
1. 儀表儲藏與使用適宜在環境溫度為-20℃~70℃,現對濕度小于80%的場合.
2. 儀表接頭在連接管路時應同心平服.
3. 儀表連接電源時應參照5.2電氣連接進行操作,在確認操作無誤后方可接通電源進行運行。
